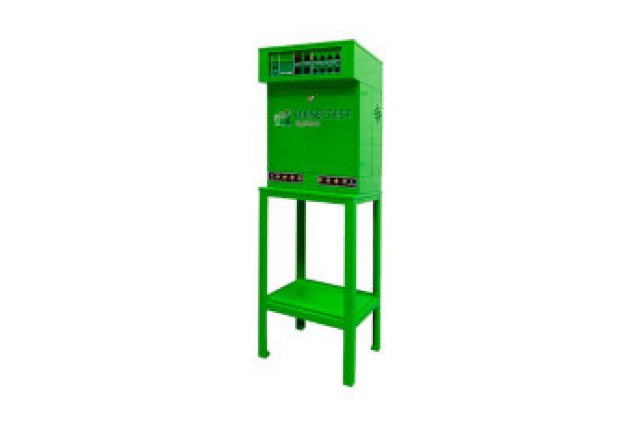

FLAGMAN-FULL
Комплект для испытания форсунок CR с безмензурочным измерением
Комплекс FLAGMAN-FULL предназначен для диагностирования форсунок системы CommonRail производства фирм Bosch, Denso, Delphi, Siemens VDO на стенде. Проверка форсунок обеспечивается за счет подачи управляющего сигнала от контроллера на испытываемые форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану.
Комплекс FLAGMAN-FULL имеет возможность дооснащения системой кодирования в которую входит: система создания вакуума, состоящая из вакуумного насоса, электронного клапана, дроссельного регулятора и вакуумного манометра, а так же программного обеспечения «CASCADE»
Измерительный блок разделен на 2 секции, предназначенные для измерения пролива тестовой жидкости через форсунки в магистралях «подачи» и «обратки» соответственно. Каждая секция может измерять пролив в 4-х каналах.
Все подключения подвода и отвода тестовой жидкости к элементам блока выполнены с использованием тефлоновых трубок (Ø 6мм) с помощью быстросъемных переходников. На входе в каждый измеритель установлен датчик температуры поступающей жидкости. Эта температура отображается в программе «CASCADE».
Комплекс обеспечивает:
- одновременное управление 1-4 форсунками;
- *возможность присвоения кода коррекции форсункам BOSCH
- *возможность присвоения кода коррекции форсункам DELPHI
- *возможность присвоения кода коррекции форсункам Denso
- управление давлением в системе в ручном и автоматическом режиме;
- управление электромагнитными форсунками легковой серии с напряжения 14 В;
- управление электромагнитными форсунками грузовой серии с напряжения 28 В;
- управление пьезоэлектрическими форсунками;
- отключение управления в случае отсутствия защитного экрана в зоне испытания;
- управление останова привода стендового ТНВД после окончания теста;
- измерение температуры в баке;
- измерение температуры обратного слива форсунок;
- *измерение времени начала впрыска;
- управление охладителем и нагревателем;
- управление измерением наливов подачи и обратного слива форсунок.
* Функции являются дополнительными опциями и в базовую версию комплекса не входят!
Технические Характеристики
|
| Кол-во одновременно проверяемых форсунок |
4 |
| Питание клапанов в измерительном блоке форсунок |
24 В |
| Частота подачи импульсов открытия форсунки |
60 – 1500 мин-1 |
| Длительность импульса открытия форсунки |
100 – 3000 мкс |
| Контроль темпер. ТЖ для проверки форсунок |
на каждой форсунке |
| Количество измер. датчиков в МБ форсунок |
2 |
| Скорость измерения мерного блока форсунок |
0,01 л/мин-0,5 л/мин |
| Погрешность измерения (легковые авто) 0,15 мм3 -85 мм3 |
не более 1% |
| Погрешность измерения (грузовые авто) 0,15 мм3 — 400 мм3 |
не более 1,5% |
| Разрешающая способность МБ форсунок |
~ 0,1 мм3 /1 цикл (впрыск) |
| Комплект поставки FLAGMAN-FULL |
| Наименование |
Кол-во |
| Блок измерения безмензурочный MUFI-CR |
1 шт |
| Контроллер FLAGMAN CRT-5040 |
1 шт |
| *Система создания вакуума |
1 комплект |
| *Датчик измерения начала впрыска |
1 шт |
| *ПО для кодирования DT-CODE DELPHI |
C2i, C3i |
| *ПО для кодирования DT-CODE BOSCH |
в разработке |
| *ПО для кодирования DT-CODE DENSO |
в разработке |
| Паспорт. (тех. описание, инструкция по эксплуатации) |
1 шт |
| Комплект соединительных кабелей для блока измерения MUFI-CR и контроллера FLAGMAN |
1 комплект |
| Удлинитель для кабелей форсунок: гнездо «Injector» — 1.5м |
1 шт |
| Кабель-переходник для форсунок |
1 шт |
| Кабель-переходник для регуляторов высокого давления |
1 шт |
| Кабель-переходник для регуляторов низкого давления |
1 шт |
| Кабель-переходник для датчика давления |
1 шт |
| Кабель питания 220 В |
1 шт |
| Разъёмы для самостоятельного изготовления кабелей в гнёзда: «Protection»,»Tank t C»,»Reg t C», «Cycle», «Pump», «Invertor», «Rpm» |
1 комплект |
| Температурный датчик контроля температуры жидкости в баке: гнездо «Tank t C» |
1 шт |
| Датчики температуры для измерения температуры обратного слива ТЖ |
4 шт |
| Герконовое реле для подключения защитного экрана: гнездо «Protection» |
1 шт |
| Предохранитель 3 А |
1 шт |
| Соединительные трубопроводы |
1 комплект |
| Совместимое оборудование и оснастка |
|
| Накопитель давления на 1-3 регулятора |
1 шт |
| Регулятор давления 1-3 шт |
1-3 шт |
| Датчик давления |
1 шт |
| Предохранительный клапан |
1 шт |
| Манометр высокого давления |
1 шт |
| Держатель форсунок с кронштейном |
1 шт |
* Данные позиции являются дополнительными опциями и в базовую версию комплекса не входят!
Описание ПО
Всё управление комплексом осуществляется с помощью программы «CASCADE»и персонального компьютера.
ПК должен удовлетворять следующим системным требованиям требованиям :
Минимальная конфигурация ПК:
- Процессор 1600 MHz и старше;
- Режим экрана 1024х768 (32 бита), рекомендуется 1280х1024
- Около 40 Мбайт дискового пространства для установки программы.
Программное обеспечение «CASCADE» позволяет проводить автоматизированное управление стендом.
С помощью программного обеспечения «CASCADE» подключается контроллер «CR—Injector-Tester». Контроллер «CR—Injector-Tester» предназначен для подачи программируемых сигналов управления регуляторами давления испытательной системы и форсунок системы CommonRail.
Основное окно-вкладка режима «CR-Injector-Tester»
1.Меню.
2.Вкладка выбора режима «CR-Injector-Tester».
В вкладке режима «CR-Injector-Tester» располагаются:
3.Блок “Injector Info” (информация о форсунке).
4.Блок “Testplan” (тест-план).
4.1 Кнопки работы с файлами и вывода на печать: “Open”, “Save”, “Print report”
4.2 Поле для отображения этапов тест-плана (находится под кнопками 4.1)
4.3 Чек-бокс “Automatic test”.
5.Блок манометра “Current pressure (bar)”.
6.Блок параметров “Fuel Injection settings” (параметры впрыска топлива).
6.1 Поле “Pressure setpoint (bar)” – давление впрыска
7.Вкладка “Tester” – отображение виртуальных мензурок и параметров.
8.Визуальные панели индикаций.
9.Блок “Connected Devces” отображающий подключение устройств.
10.Функциональные кнопки ПО «CASCADE» – F1…F12.
Есть возможность установить кодирование по дополнительному заказу.
Для кодирования форсунок необходимо получить результаты теста. Для этого надо выбрать из списка тест-планов интересующий нас тест по номеру форсунки DELPHI. Открыть в режиме «Code with user target» или «Code with factory target». После окончания теста-плана можно посмотреть график и при необходимости улучшить результаты.
На графике слева не корректный результат. На графике справа корригированный результат.
Для получения кода необходимо нажать кнопку “Get C2I code” в меню.
Если тест-план не доступен необходимо использовать любую новую форсунку из такой же группы «family», и воспользоваться режимом «Make user target»
